آموزش نصب کولرگازی قسمت دوم

وکیوم و شارژ مبرّد:

هنگام نصب کولرگازی پس از نصب دستگاه باید هوای داخل لوله‌ها و واحد داخلی را وکیوم کرد. پس از اطمينان از ايجاد خلاء مورد نياز و عدم وجود نشتي در صورت نیاز به شارژ مبرّد اضافی با توجه به مقادیر ذکر شده در سرویس منوال به شارژ مبرّد با ترازو می‌پردازیم. توجه شود شارژ مبرّد بايد از لوله برگشت و شارژ گازمبرد R22 بشكل گاز و مبرد R410 به صورت مایع صورت پذيرد.

 هنگام نصب کولرگازی بايد حتماً به اين نكته توجه شود كه در صورت عدم وجود فشار لازم جهت شارژ مبرّد كامل،گرم كردن كپسول با احتياط و به صورت گسسته و از طريق آب گرم صورت گيرد. در جدول زير تأثير مواد خارجي بر سيستم و عوارض آنرا مشاهده مي‌كنيم.



مادۀ خارجی

عارضه

تاثیر روی سیستم

رطوبت

  • آب در روغن هیدرولیز می‌شود.
  • لولۀ مویین توسط یخ بسته می‌شود.
  • خوردگي فلز
  • کمپرسور می‌سوزد.
  • گرفتگی لولۀ مویین
  • دستگاه به علت چرخش نامطلوب مبرد  به خوبی کمپرس نمی‌کند.

آلودگی‌های نامحلول

  • گرفتگی لولۀ مویین
  • دستگاه به علت چرخش نامطلوب مبرّد  به خوبی کمپرس نمی‌کند.

هوا

  • روغن مبرّد اکسید می‌شود.
  • راندمان مبدل حرارتی (اواپراتور و کندانسور) پایین می‌آید.
  • خوردگي فلز
  • گرفتگی لولۀ مویین
  • سرمایش و گرمایش نداریم.


جابجايي دستگاه:

در صورتي كه احتياج به جابجایی کولرگازی داشته باشيم بايد مراحل زير راجهت جمع کردن مبرّد دستگاه در واحد بيروني طي نماييم:

1) روشن نمودن و كار كردن دستگاه به مدت 10دقيقه.

2) خاموش نمودن دستگاه به مدت 3 دقيقه.

3) اتصال گيج فشار پايين به قسمت شير سرويس خط گاز.

4) خالي نمودن هواي داخل شلنگ گيج.

5) بستن شيرآلن خط مايع.

6) دستگاه را روشن مي‌نماييم و گيج بايد فشار Kg/cm2 Hg 1 را نشان دهد.

7) كمپرسور در اين حالت عمل مكش را انجام مي‌دهد و فشار به ميزان منفي مي‌رسد،در اين زمان گاز به‌طور كامل داخل واحد بيروني جمع شده است.

8) شير آلن لولة گاز را فوراً مي‌بنديم وبوسيلة ريموت کنترل دستگاه را نيز خاموش مي‌کنيم.

9)حالا مي‌توانيم اتصالات لوله‌ها را بازکرده و دستگاه را جابه‌جا کنيم.



مواردي كه بايد در نصب کولرگازی به خوبی رعايت شوند.

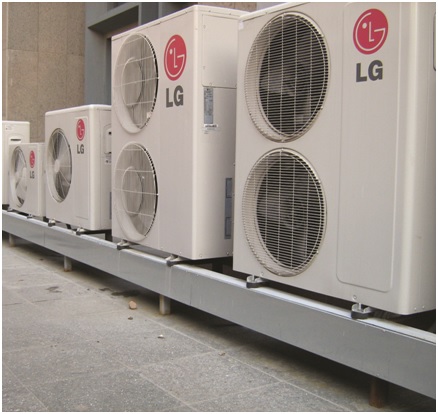

a) در نصب کولرگازی نصب پایۀ مناسب برای واحد بیرونی الزامی است. در صورتي كه دستگاه به خوبي مهار نشود با مواردي مانند نشتي اتصالات و صداي ناهنجار مواجه خواهيم شد.



34.jpg                                                          35.jpg






b) در نصب کولرگازی جهت مهار کردن لوله‌ها باید حتماً از بست مناسب استفاده کنید. هرگز لوله را بدون بست و معلق رها نکنید. در مواردي كه طول و تعداد لوله زياد است استفاده از سيني توصيه مي‌شود.



37.jpg                         38.jpg

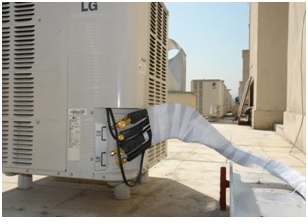

c)  در نصب کولرگازی در صورتي كه لوله كشي در سطح بام يا فضاي باز انجام مي‌شود، استفاده از پوشش مناسب روي عايق‌ها جهت افزايش عمر آنها توصيه مي‌گردد.



39.jpg                       40.jpg



d) در نصب کولرگازی لوله‌ها باید به صورت مجزا در یک عایق باشند از قرار دادن لوله‌ها در یک عایق جداً خودداری شود.از نوار پرایمر جهت حفاظت از عایق استفاده شود.




e) کابل فرمان باید یک تکه و همراه با لوله‌ها باشد.

.

41.jpg                             42.jpg



f)  در نصب کولرگازی موقعيت نصب پنل بايد طبق استاندارد و در بهترين مكان باشد. ارتفاع نصب پنل و تناسب ظرفيت دستگاه با محيط بايد رعايت شود. همچنيناستفاده از دوشاخه جهتبرق تغذية دستگاه مجاز نيست.

43.jpg                                   44.jpg



g) در نصب کولرگازی چيدمان نا‌مناسب واحدهای بیرونی باعث ابطال گارانتي مي‌گردد و همچنین کارایی سیستم را کاهش می‌دهد.



45.jpg                     46.jpg

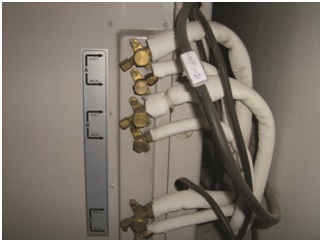

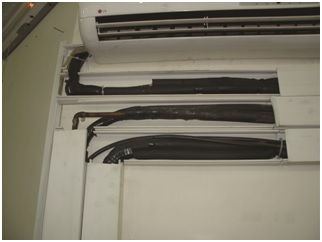

h) در نصب کولرگازی اجراي كامل عايق‌بندي از اتلاف انرژي جلوگيري كرده و ضامن عملكرد صحيح دستگاه مي‌باشد.



47.jpg             48.jpg

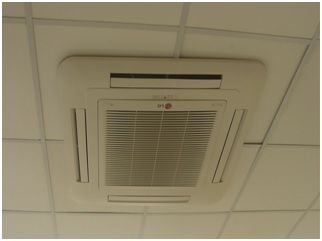

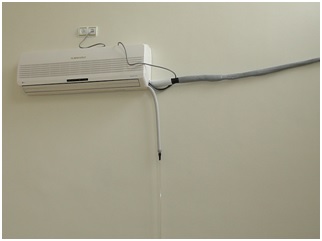

i) در نصب کولرگازی قبل از نصب واحد داخلی باید محل دقیق و مناسب آن پیش بینی شود تا خرابی‌های ظاهری به کمترین میزان ممکن برسد و نصب ظاهری شکیل داشته باشد.

49.jpg                       50.jpg

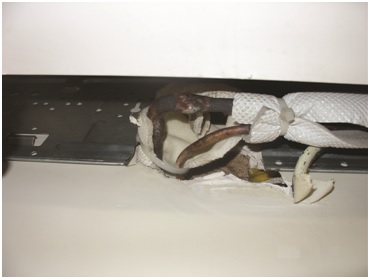

j) در نصب کولرگازی در زير پنل بايد از اتصالات فابريك استفاده شودو ازبريدن فیلر لوله و جوشكاري خودداري شود.

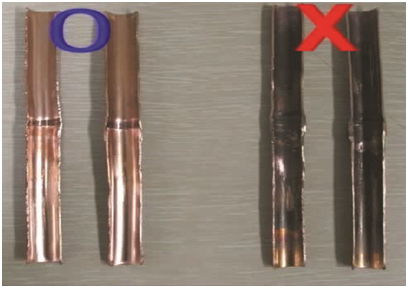

k)  در نصب کولرگازی استفاده از گاز ازت در هنگام جوشكاري از تشكيل لايه‌هاي اكسيد داخل لوله‌ها جلوگيري مي‌كند.

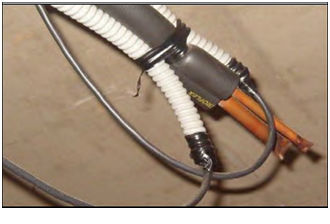

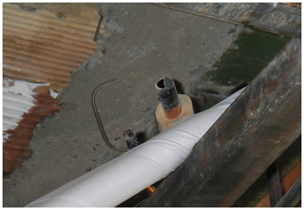

l) در نصب کولرگازی در صورتي كه نصب و لوله‌كشي هم زمان انجام نمي شود ،‌حتماً سر لوله‌ها را جوش داده يا از درپوش مناسب استفاده كنيد تا از ورود اجرام خارجي به لوله‌ها جلوگيري شود. هرگز براي انجام اين كار از چسب برق استفاده نكنيد.

         54.png                                          53.png
