اصول نصب کولرگازی:
مراحل نصب سيستم هاي كولر گازي اسپيلت:
1- نصب واحد داخلی(Indoor Unit)
2- لوله كشي
3- نصب واحد بيروني(Outdoor Unit)
4 - راه اندازی نصب واحد داخلي(Indoor Unit)
نكات مهمي كه بايد در هنگام نصب واحد داخلی رعايت نماييم:
محل استقرار مناسب با توجه به شكل فيزيكي و شرايط كاربردي محيط:
1) براي انتخاب محل نصب واحد داخلي حتماً بايد به مواردي همچون محل استقرار درب اتاق، محل نشستن كاربران محيط، محل استقرار موانع موجود در محيط و... توجه گردد.
2) نكتة بسيار مهمي كه بايد در نصب واحد داخلي رعايت گردد تراز بودن آن مي‌باشد، بايد توجه كنيم كه جهت تخلية آب اضافي (آب ناشي از تقطير) شيب مورد نياز در داخل پنللحاظ شده است.
3) براي اتصال پليت به ديوار حتماً مي‌بايست از پيچ و رول‌پلاك مناسب استفاده نمود، همچنين با توجه به متغير بودن وزن پنل به تعداد متفاوتي پيچ و رول‌پلاك احتياج مي‌باشد.
4) مهار نمودن لوله Drain به بهترين شكل ممكن، انجام شود. در مواردي كه پمپ Drain نداريم به هيچ وجه نبايد لوله Drain رو به بالا حركت نمايد.
5)پس نصب واحد داخلي و اتصال لولة Drain حتماً تست تخلية آب انجام پذيرد.
رعايت فواصل جانبي و ارتفاع استاندارد:

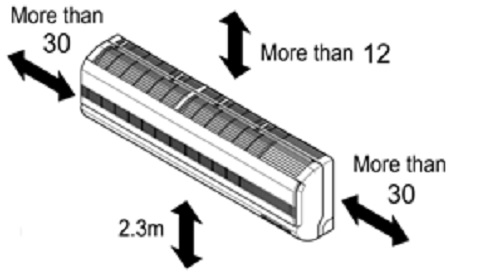

1) واحد داخلي بايد از سقف بين 10 تا 30 سانتي‌متر فاصله داشته باشد و فاصله از دیوار کناری 30سانتی‌متر باشد. حداکثر فاصلۀ دستگاه از کف 2.3 متر می‌باشد. توجه شود! در مورد سيستم‌هاي Art Cool حداقل فاصله‌اي كه بايد از دیوار کنار در نظر گرفته شود 50 سانتي‌متر مي‌باشد. 2) واحد داخلی حد‌الامكان در وسط ديوار نصب گردد تا در پرتاب باد و پوشش دادن كل محيط بازده بالاتري داشته باشد.
دقت،ابتكار و ظرافت:
در كنار رعايت نكات فني نصب، بايد ظرافت و دقت بالايي وجود داشته باشد.

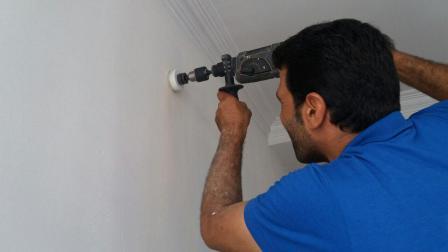

2-1-3) لوله‌كشي:
1) در صورت امكان مسير لوله‌كشي صاف و مستقيم باشد.
2) لوله‌ها مي‌بايست از محل اتصال واحد داخلي تا واحد بيروني به‌طور كامل عايق شده باشد. توجه شود كه لوله‌ها هر يك بصورت جداگانه بايد عايق گردند.
3) در هنگام اتصال عايق‌ها به يكديگر حتماً از چسب مخصوص عايق استفاده شود و به هيچ وجه از لنت برق استفاده نگردد،چون باعث از بين رفتن قطر مناسب عايق مي‌گردد. لوله و عايق را درون پرايمر قرار دهيد.
4) دقت شود همواره طول و ارتفاع مجاز لوله‌كشي با توجه به ظرفيت دستگاه لحاظ گردد (رعايت حداقل و حداکثر طول لوله‌کشي طبق سرویس منوال).
5) هر گاه بخواهيم دو لوله از يك سايز را بهم متصل نماييم بهترين حالت استفاده از جوشكاري نقره مي‌باشد.دقت شود، براي بالا‌بردن كيفيت جوش و استفاده از حداقلسيم‌هاي نقره، پيش گرمايش مناسبي انجام پذيرد.
6) لوله‌كشي قبل از نصب در ساختمان‌هايي كه در مراحل ابتدايي ساخت مي‌باشند بايد به نحوي صورت پذيرد كه در صورت بروز مشكل پس از نصب امكان تعمير يا تعويض وجود داشته باشد. (توجه گردد در چنين مواردي لوله كشي Drain نيز صورت مي‌پذيرد.)
راهنماي اتصال لوله‌ها:
حفظ حالت خلأ در سيكل‌هاي تبريد نقش عمده‌اي در كيفيت كاري سيكل و انتقال انرژي از سيكل به محيط و بلعكس را دارد. لذا عدم دقت در جوش و عدم رعايت استاندارد در فواصل اتصالات نري- مادگي باعث ايجاد سوراخ شده كه اين پديده منجر به كارائي نامناسب دستگاه مي‌شود.

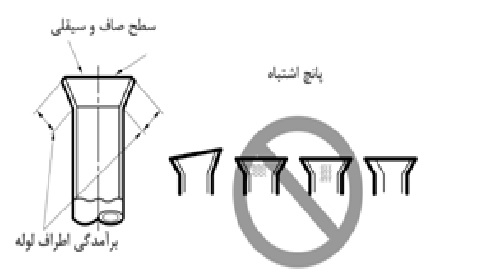

پيشنهاد مي‌شود براي اين كار به اندازة قطر لوله سر لوله گشاد شود كه استحكام بيشتري در محل جوش داشته باشيم.
براي اينكه يك اتصال صحيح داشته باشيم، بايد ابتدا مقدار دقيق فاصلة بين واحد داخلي و واحد بيروني را اندازه بگيريم. اندازه‌گيري دقيق به اين خاطر است كه در صورت كوتاه بودن لوله از جوش احتمالي براي افزايش طول لوله جلوگيري كنيم و براي اين منظور پيشنهاد مي‌شود كه به ميزان 5/1متر لوله‌ها را از اندازة طول بين واحد داخلي و واحد بيروني بيشتر بگيريد.

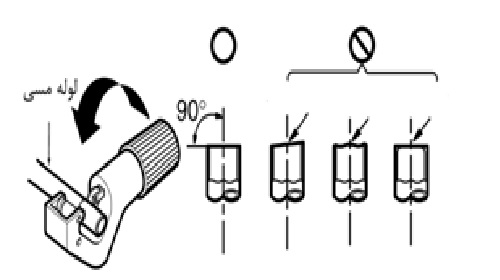

نحوة بريدن لوله مي‌بايد به اين صورت باشد كه سطح بريده شده لوله مسي كاملاً تراز باشد و هيچ گونه شيبي نداشته باشد.
سطح بريده شده لوله و محور لوله بايد زاوية 90درجه داشته باشند‌و بعد از بريدن لوله حتماً بايد به وسيلة درپوش پلاستيكي لوله مسدود گردد.
از بكار بردن چسب نواري و خم كردن لوله پرهيز شود.

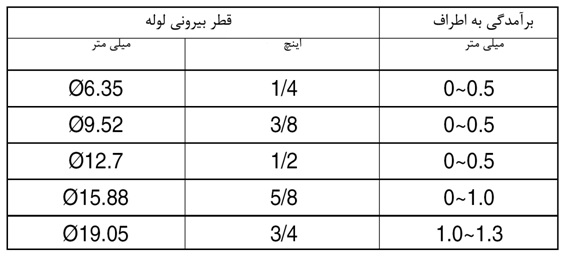

براي اتصال لوله‌ها به واحد بيروني بايد ابتدا سر يكي از لوله‌ها پرچ شود. اين ميزان طول به حسب قطربيروني لوله در جدول نمايش داده شده است.
نصب واحد بيرونيOutdoor Unit

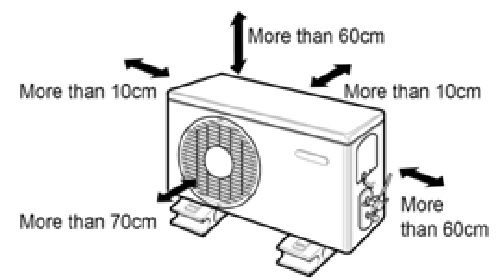

1) انتخاب محل مناسب براي قرار دادن واحد بيروني و رعايت نمودن فواصل استاندارد از طرفين، جهت دسترسي آسان و سرويس دستگاه ( مطابق شکل زیر).
2) توجه گردد واحد بيروني بايد حتماً بصورت تراز قرار گيرد.
3) قرار دادن لرزه‌گيرها و بستن پيچ و مهره‌هاي پايه به شكل صحيح و كامل.
4) بايد به اين نكته توجه شود كه واحد بيروني حتماً در محيط باز قرار گيرد.
5) جمع كردن كابل رابط دستگاه همراه با لوله‌ها تا از آسيب ديدگي احتمالي جلوگيري گردد.
